小松PC240-8MO挖掘機液壓系統多數壓力傳感器報警

添加時間：2022-01-10 點擊量：4448

小松PC240-8MO挖掘機液壓系統多數壓力傳感器報警

協合電子 2021-12-14 20:13

收錄于話題

感謝會員的反饋

挖機修理，電路問題，高級會員提供技術支持。如果您在挖機電路維修中遇到問題，歡迎聯系我們咨詢探討。

我們會經常整理一些來自高級會員實際維修中反饋的典型案例。可能有些圖片不太清楚，但一定要感謝他們每一位對我們的支持，把寶貴的維修經驗分享出來，讓我們共同進步。

小松PC240-8MO挖掘機

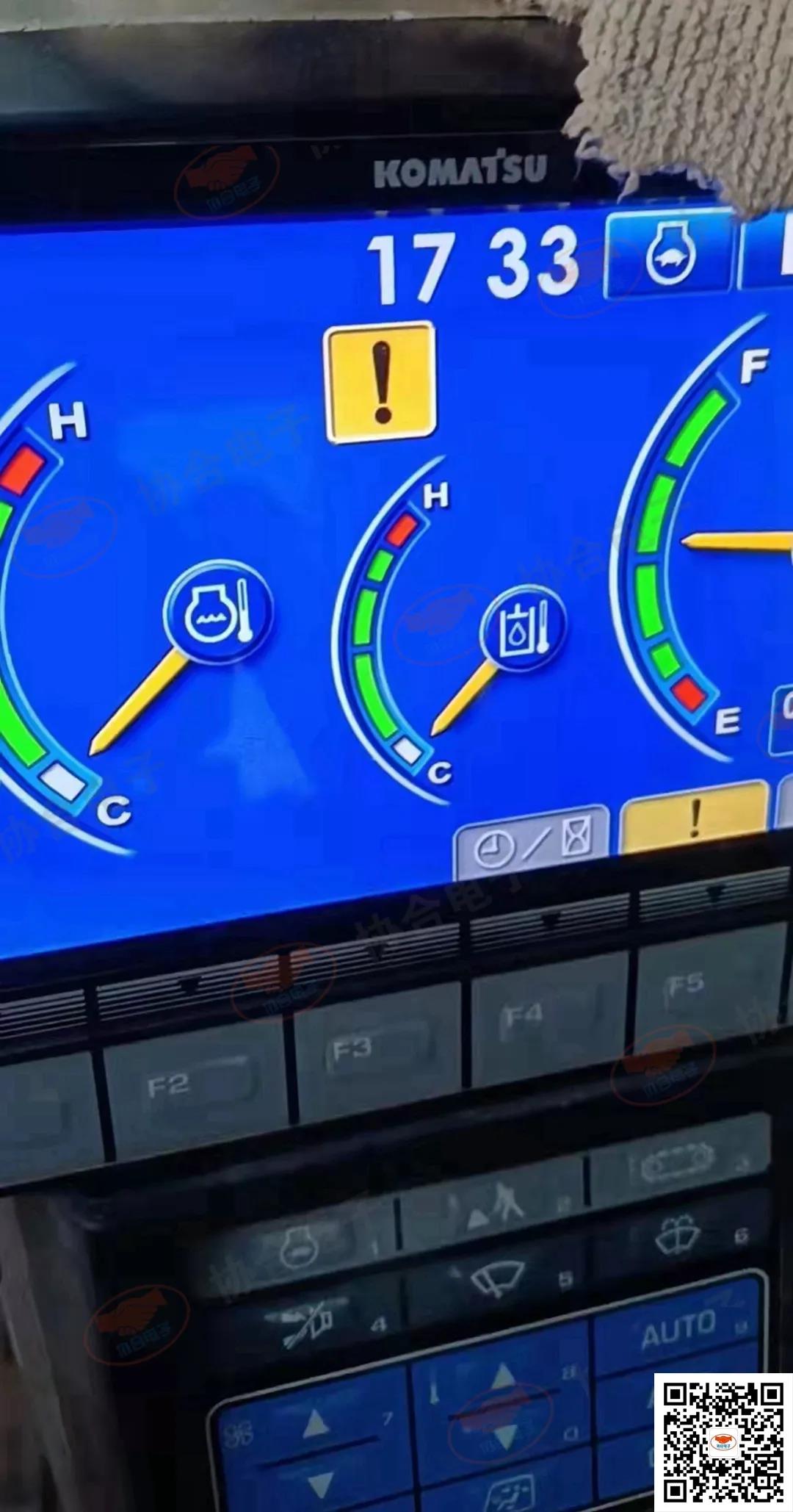

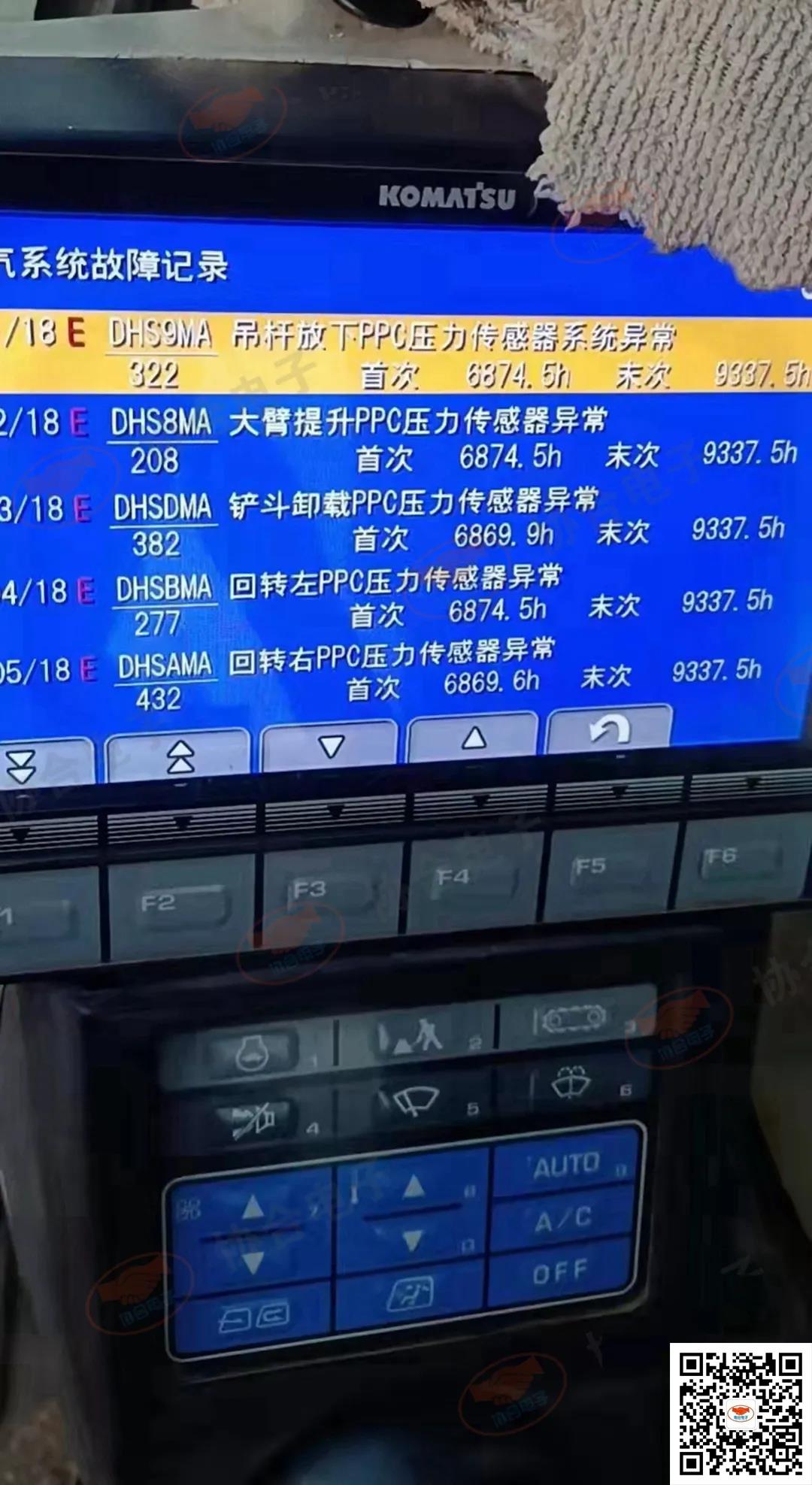

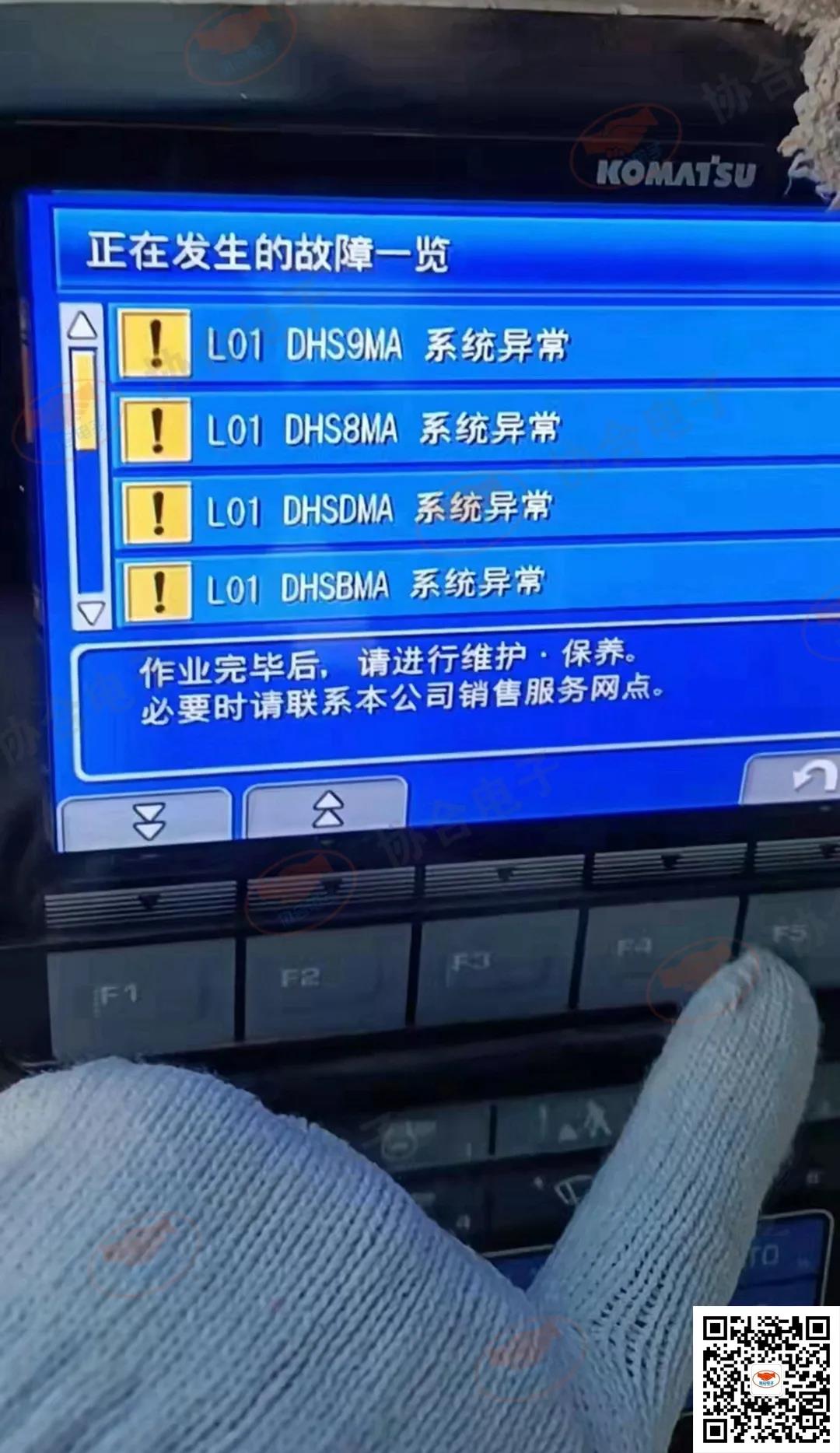

小松PC240-8MO挖掘機，屏幕顯示黑色感嘆號，有很多L01的故障報警。

01 故障情況分析

顯示器端子定義

-8顯示器服務菜單方法

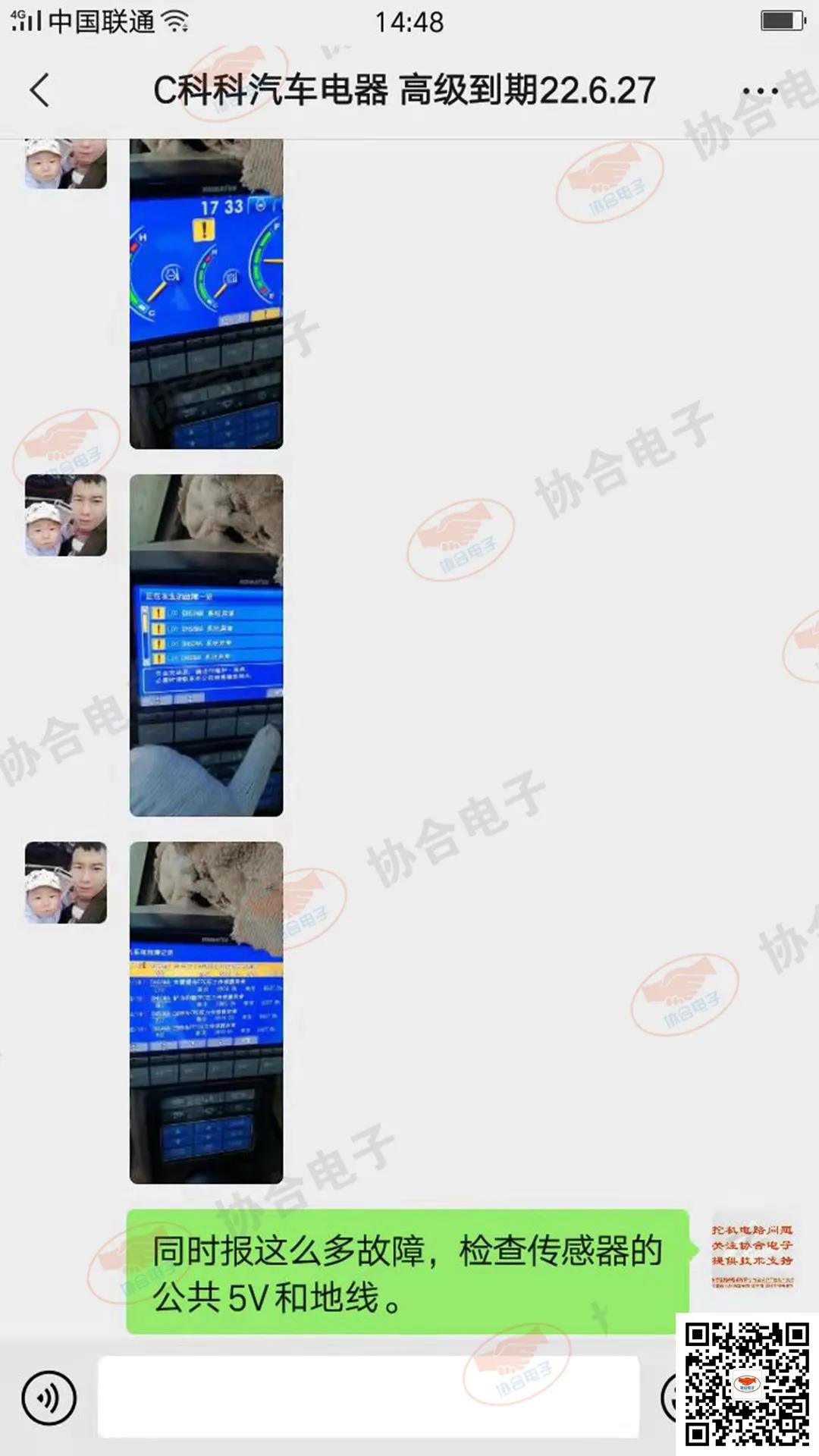

同時報很多傳感器故障，首先要考慮傳感器的公共5V電源或地線。

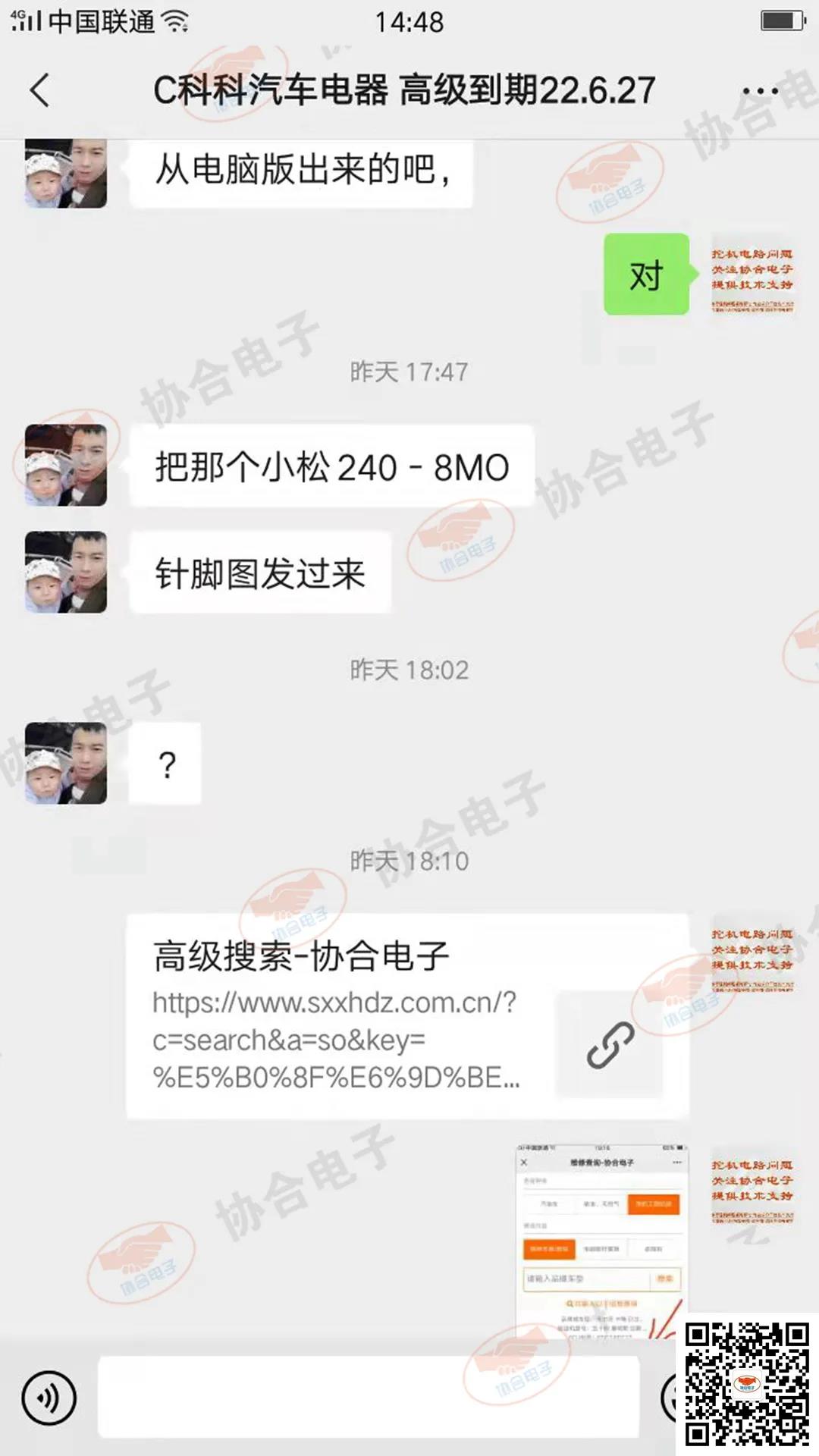

02 查找電腦板端子定義

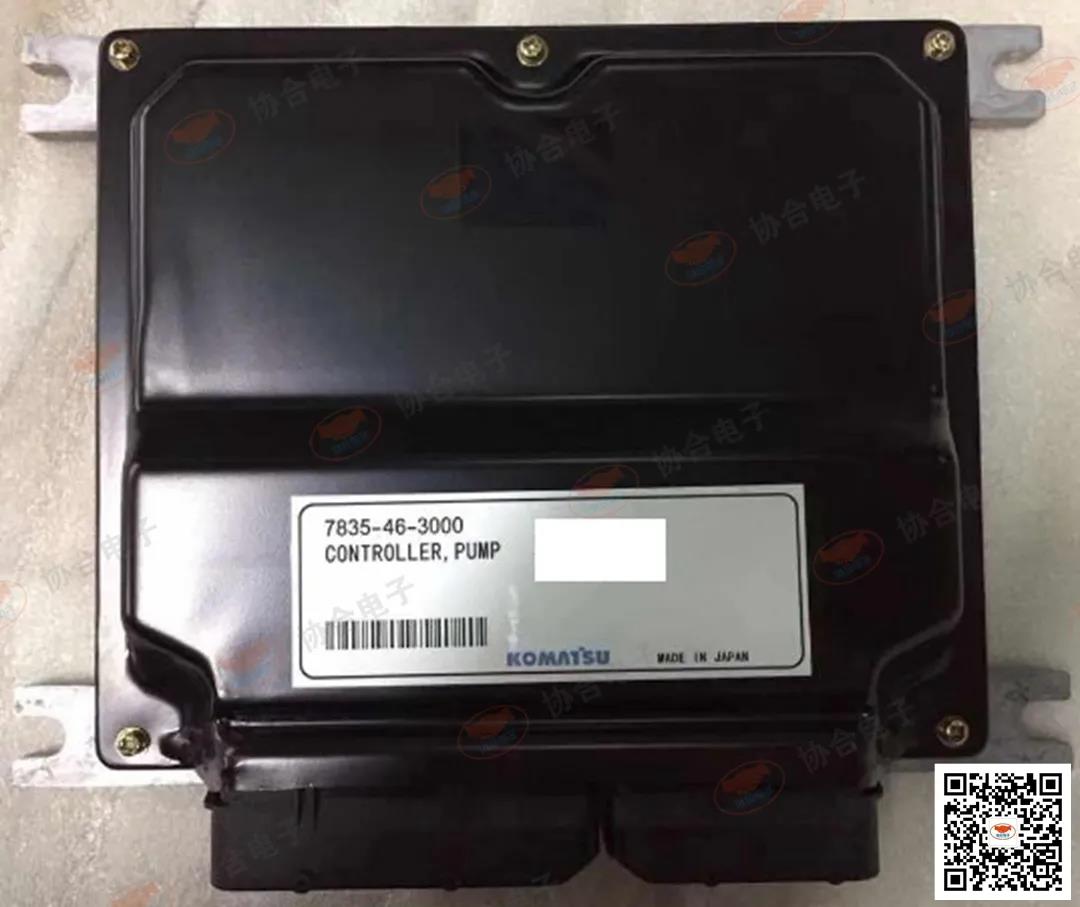

液壓電腦板端子定義

03 測量傳感器電壓

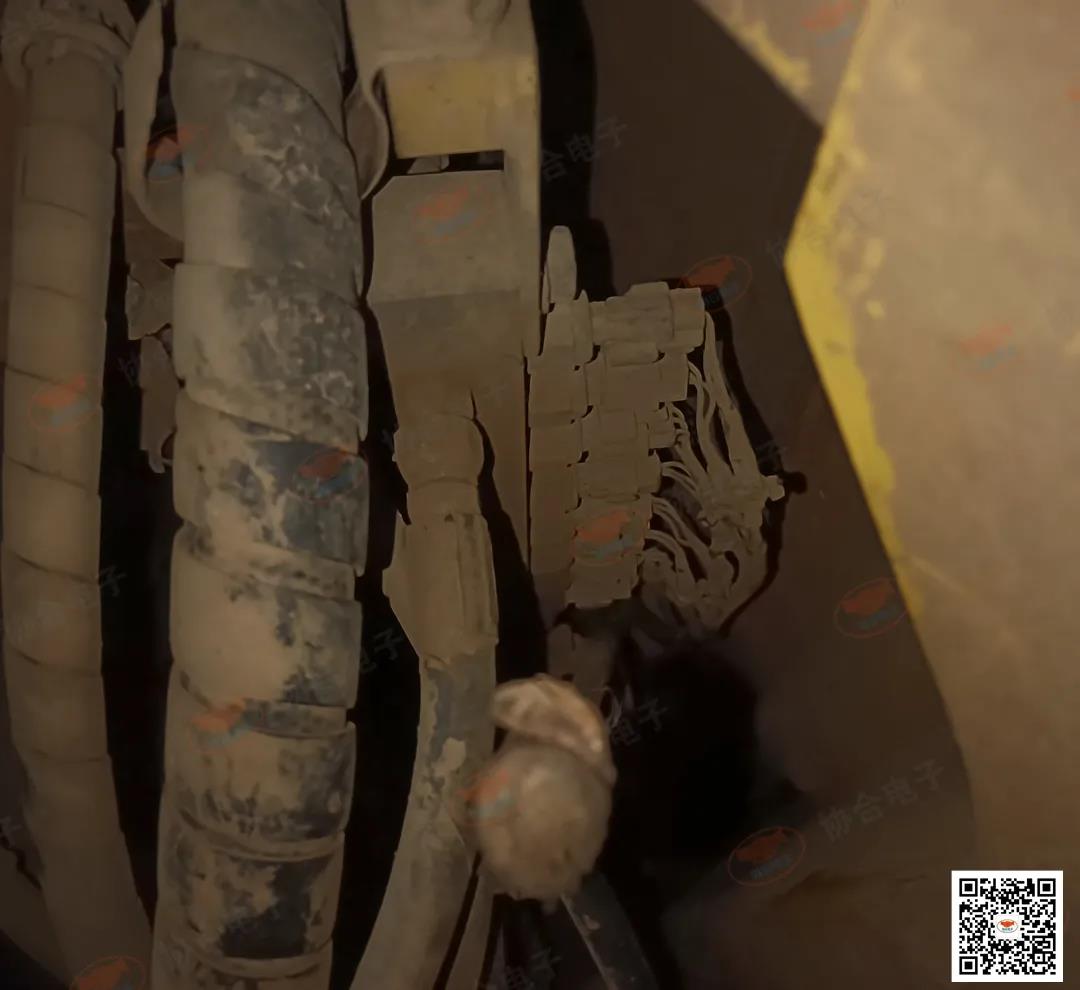

查看傳感器分布位置圖

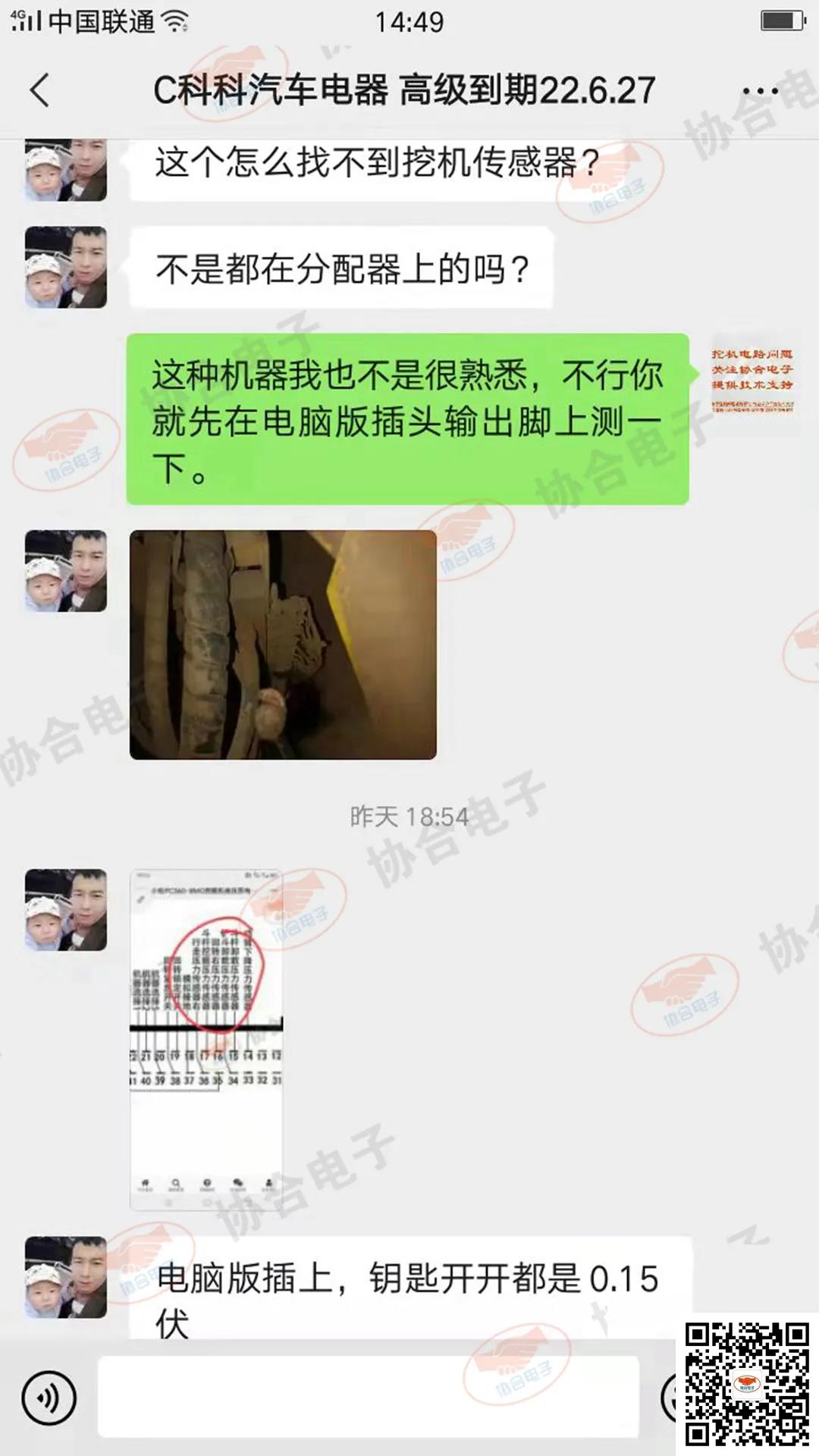

經過檢測，壓力傳感器上的信號電壓都只有0.15V，低于正常工作電壓，所以就會報警。

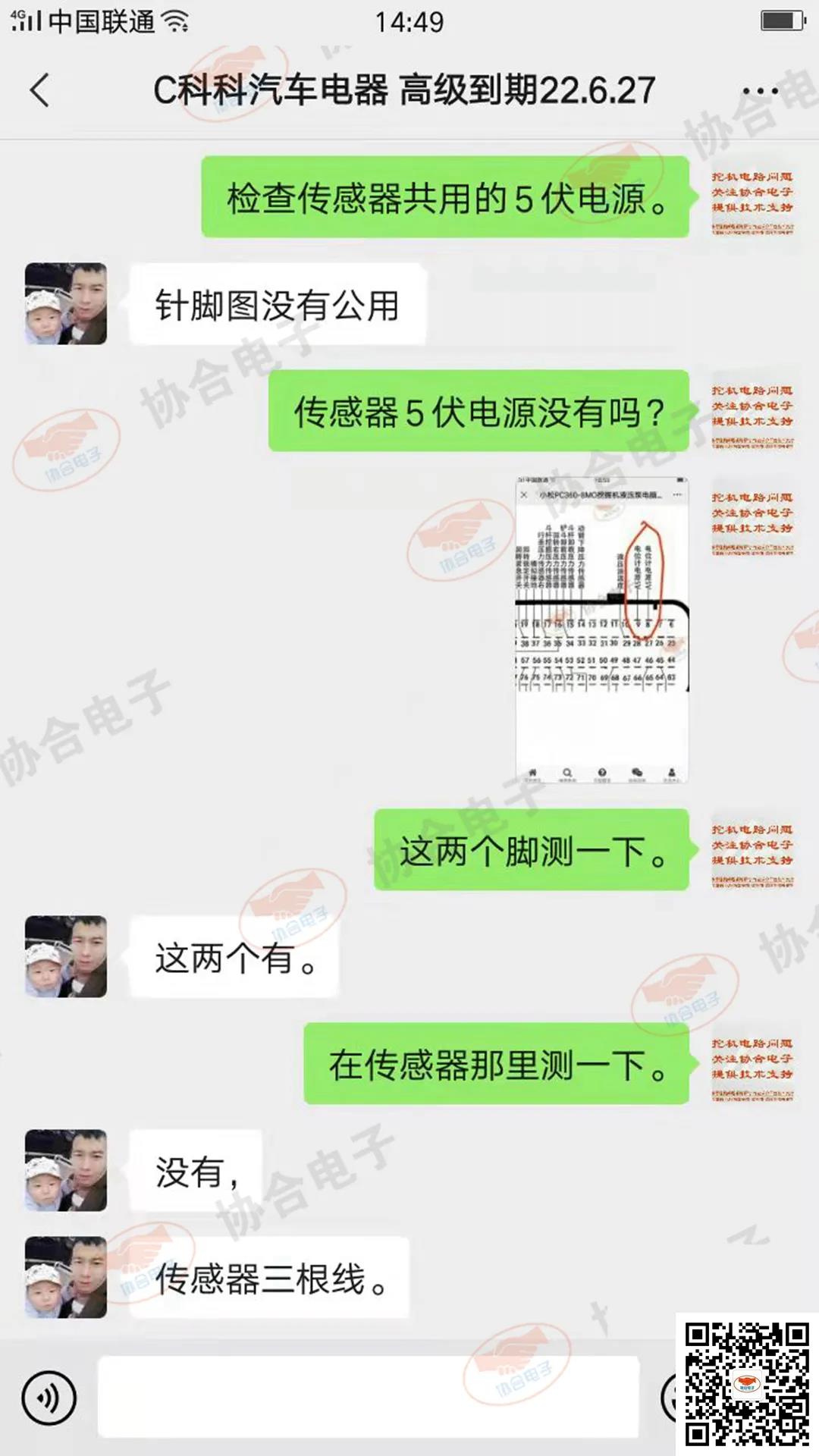

04 測量公共5V電源

經檢測，液壓電腦板壓力傳感器共用的8腳和9腳都有5V電源輸出，但傳感器上卻沒有5V電源。

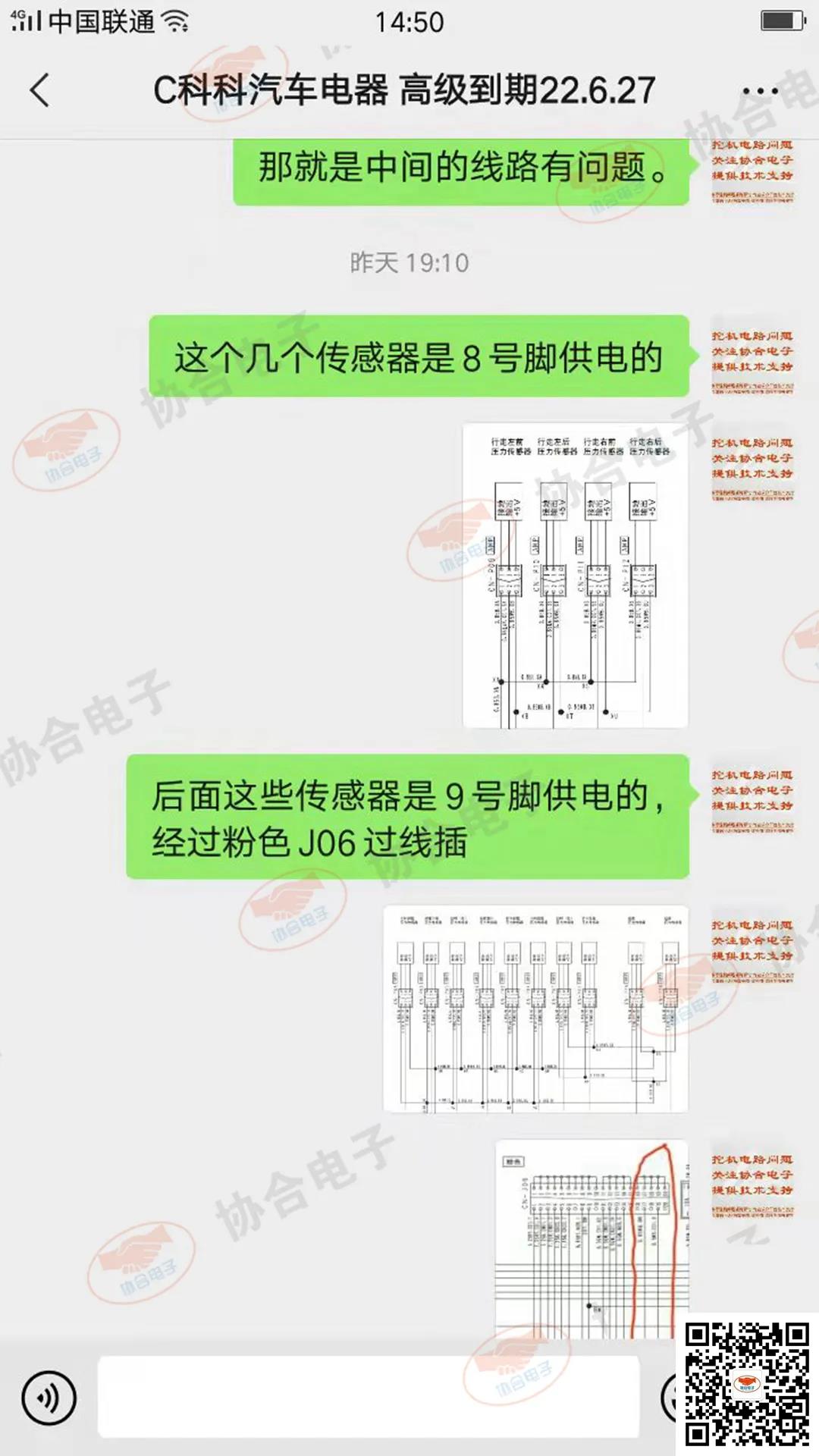

05 分析傳感器線路

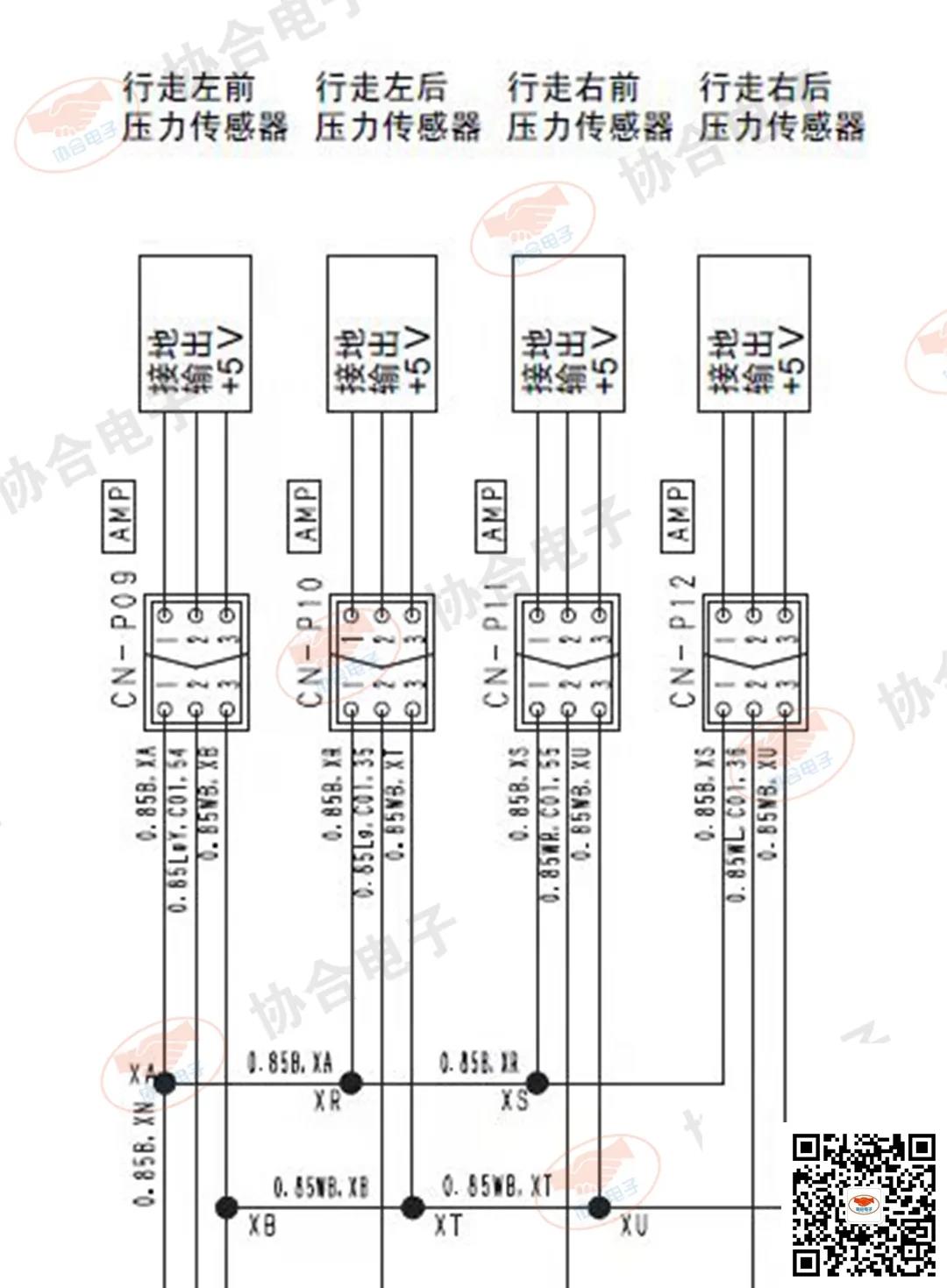

液壓電腦板8腳輸出同時給下面4個傳感器供電

液壓電腦板9腳輸出同時給下面10個傳感器供電，中間經過J06過線插頭。

查看全車電氣線路圖

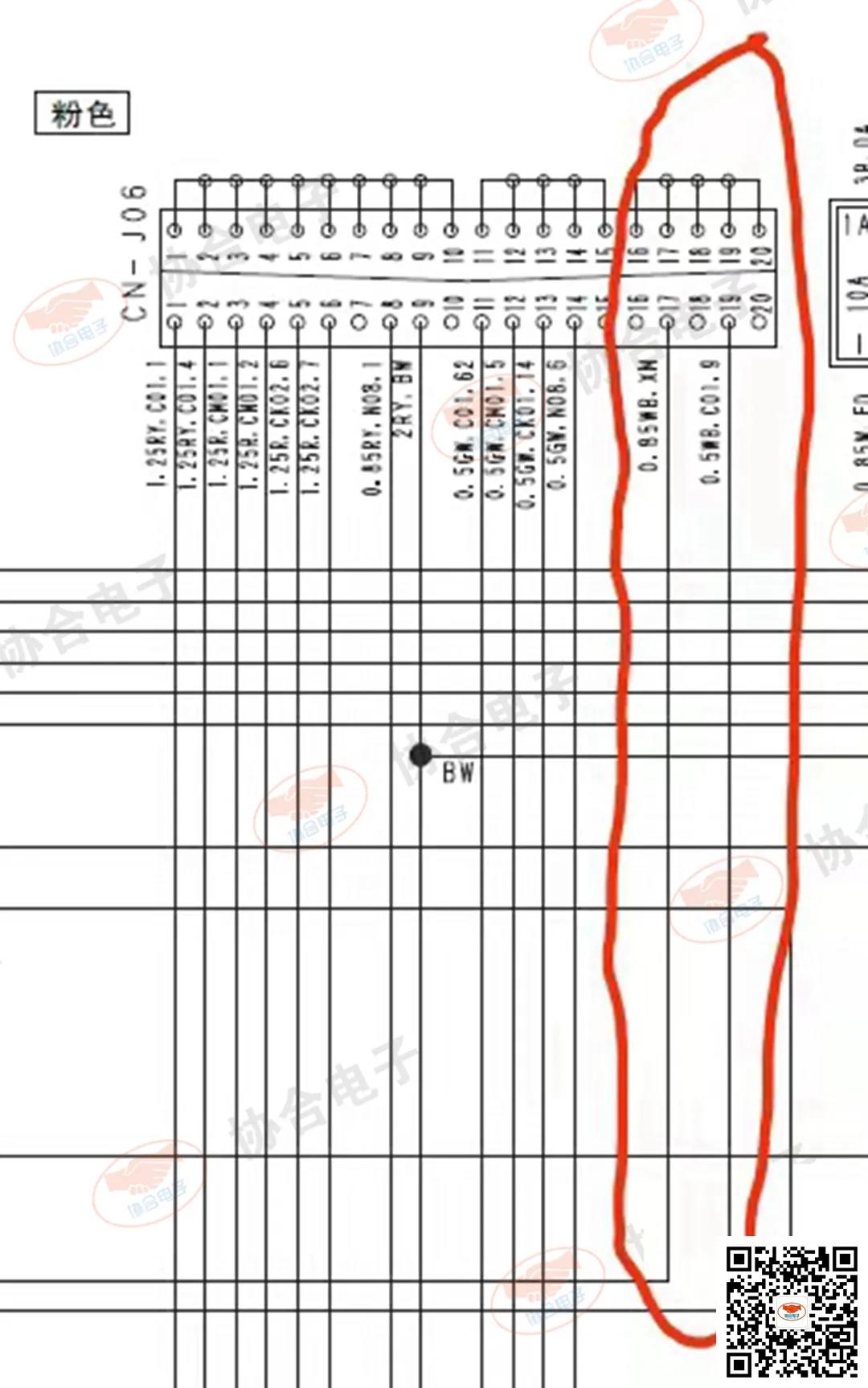

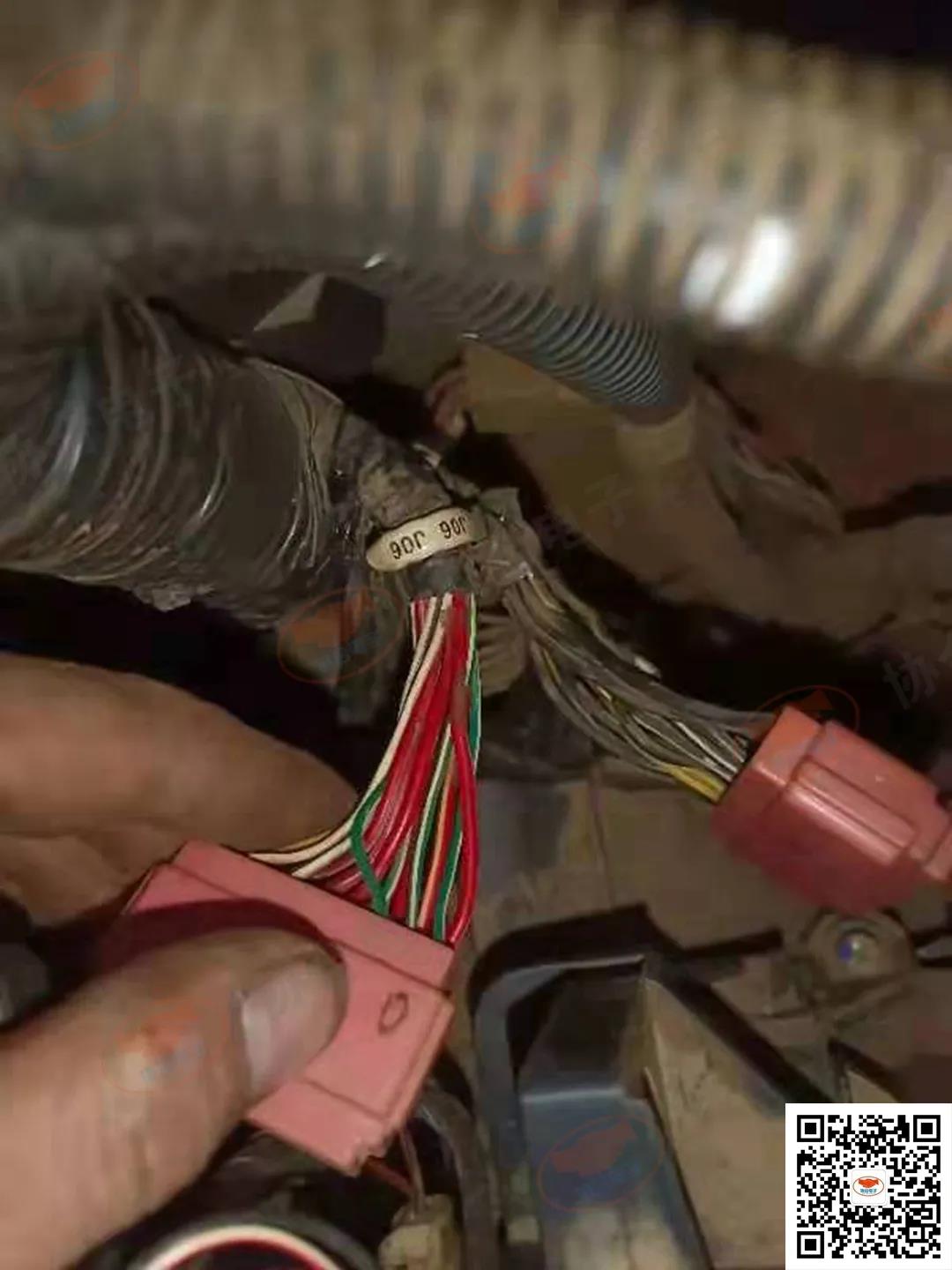

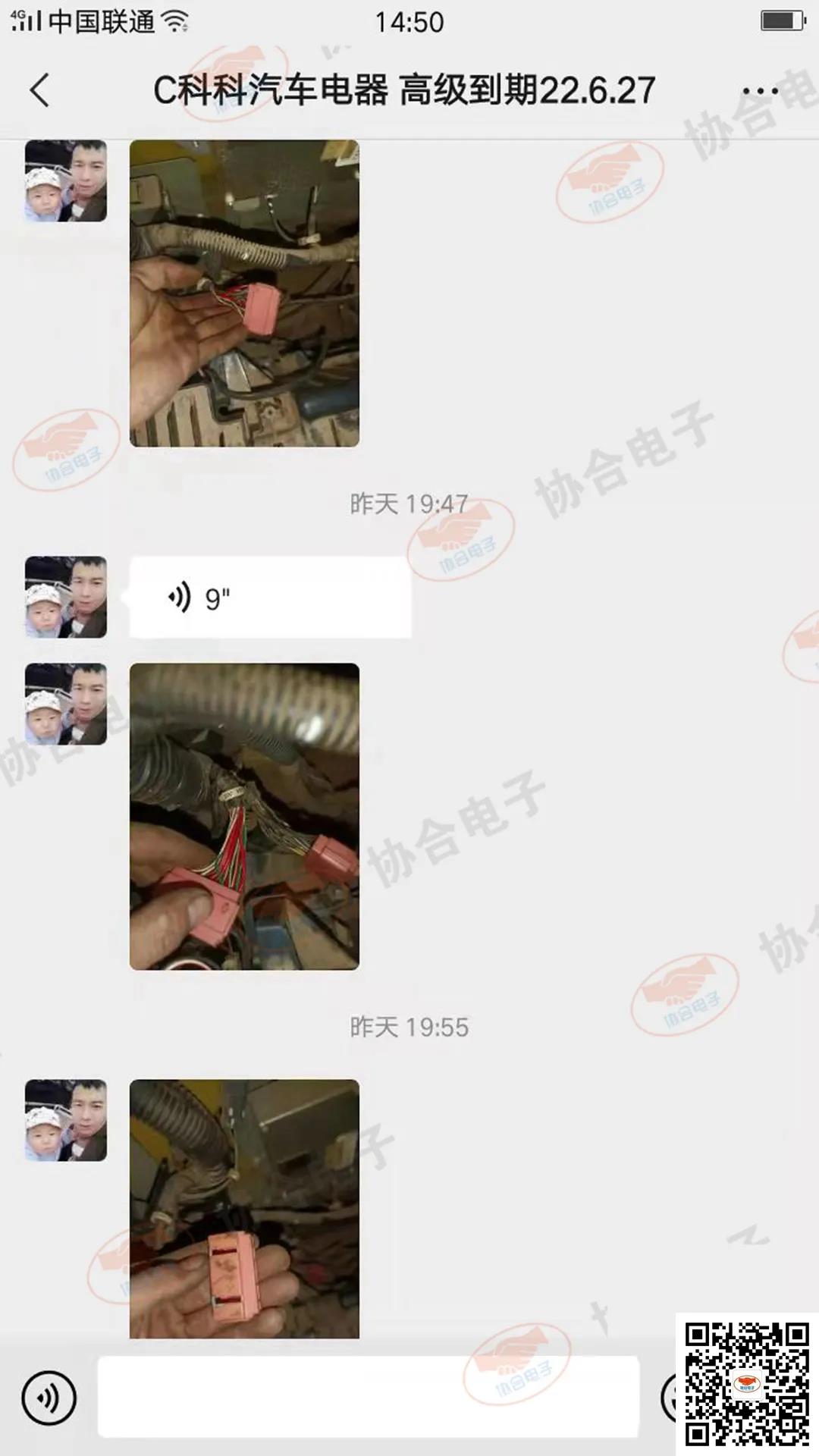

06 檢查J06過線插頭

電氣插頭分布位置圖

07 故障解決

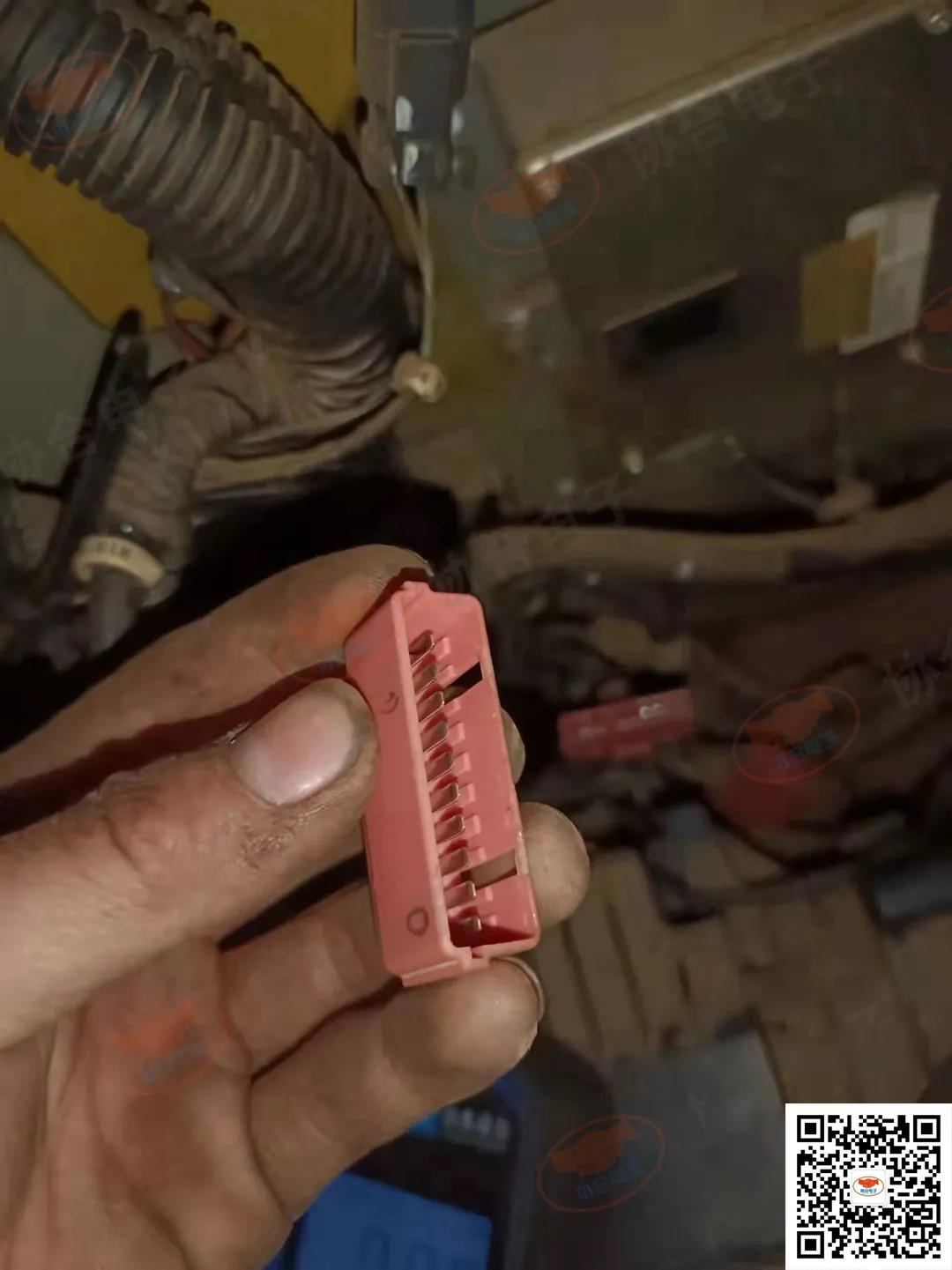

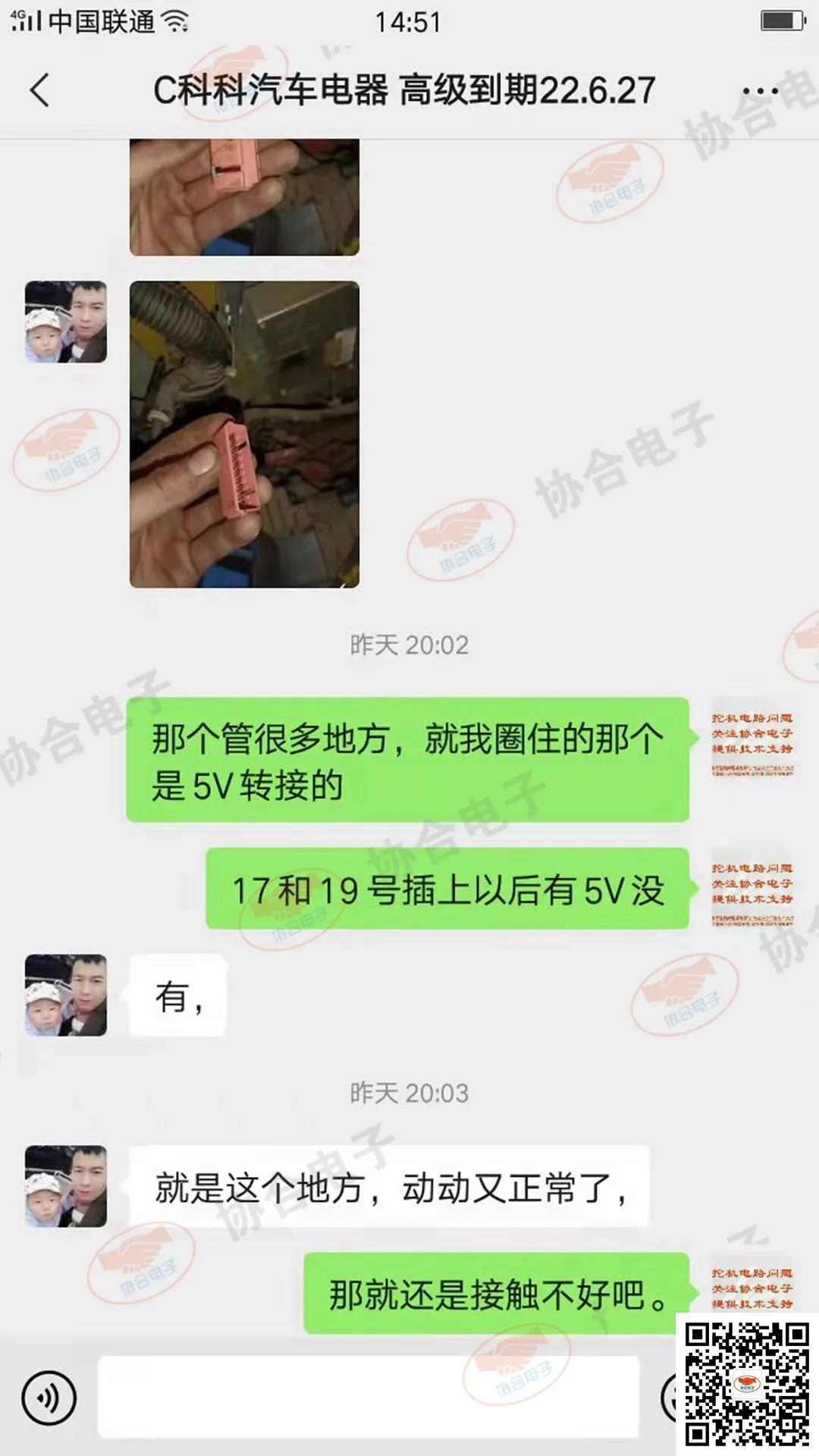

過線插頭接觸不良，將17和19腳短接后，故障解決。

故障小結

同時出現很多傳感器故障報警時，首先要考慮傳感器的公共電源和搭鐵是否有問題。查看對應的線路圖，分析共用的傳感器是否對應當前的故障以及線路走向。

根據端子定義測量電腦板公共腳位，對比到傳感器的數值，判斷是否為線路故障，然后根據圖紙中最容易出故障的部位查找。

小松-8挖掘機的過線短接插頭比較多，容易出現接觸不良的情況，造成各類偶發故障。

會員特權

高級會員可以查詢常見挖掘機：包括故障碼維修指導、電腦板端子圖、線路圖、液壓圖、維修手冊等資料。

還可以免費觀看電路講堂中的服務菜單自診斷視頻及維修案例中的檢測視頻。

在挖掘機電路維修中遇到問題可添加下面二維碼快速聯系技術顧問微信咨詢探討，協助分析解決。

機型種類繁多，技術無窮無盡，感謝您的信任。雖然我們不能承諾幫您修好每一個故障，但很多情況確實可以幫助分析問題，節省維修時間，一年中多修好幾臺機器就可以創造出更多的價值，并且維修技術也有所進步。

會員資料查詢方法

設備診斷

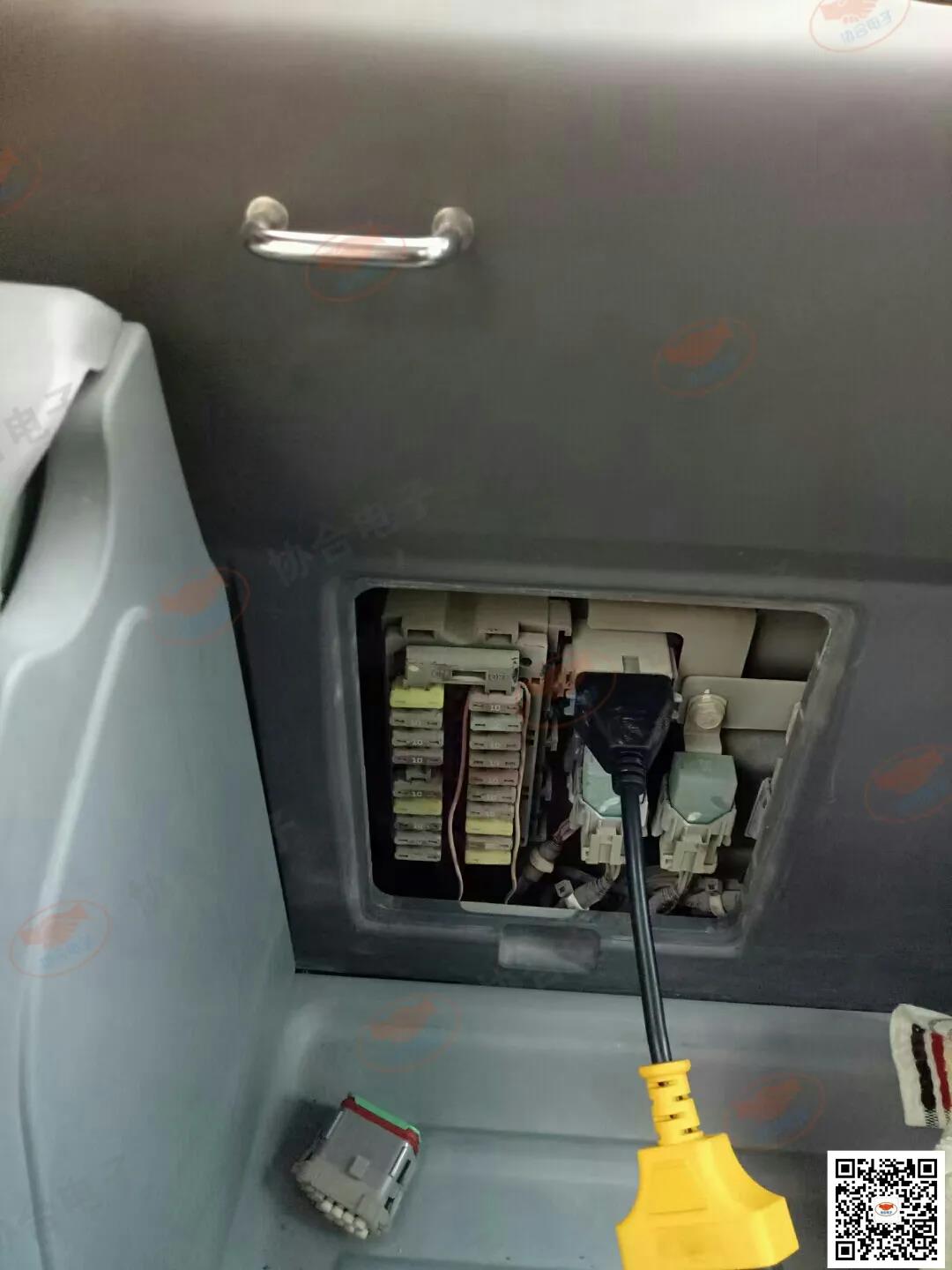

診斷插頭端子定義
