卡特彼勒B系列挖掘機顯示器服務自診斷模式

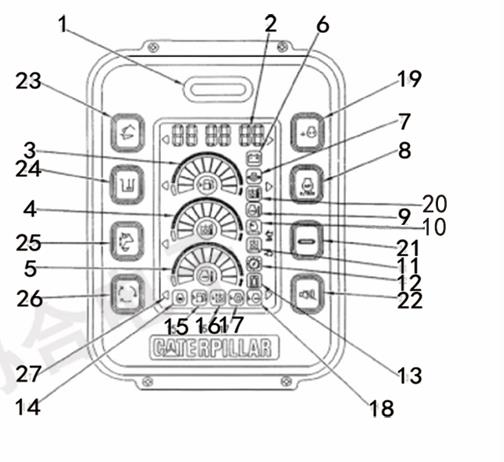

一.顯示器指示功能說明
1.作用指示燈
2.字符顯示屏
3.燃油表
4.液壓油溫度表
5.發動機冷卻液溫度表
6.充電報警指示器
7.發動機機油壓力報警燈
8.液壓油溫度報警燈
9.發動機冷卻液溫度報警燈
10.空氣濾清器堵塞指示燈
11.液壓油回油過濾器堵塞指示燈
12.控制器報警指示燈
13.顯示器報警指示燈，
14.空氣加熱器指示燈
15.燃油油位報警指示燈
16.液壓油油位報警指示燈
17.發動機機油油位報警指示燈
18.發動機冷卻液液面報警指示燈
19.動力模式開關
20.AEC(自動轉速控制)開關
21.行駛速度控制開關
22.行車報警解除開關
23.大臂優先模式開關
24.回轉優先模式開關
25.微調控制模式開關
26.用戶自定義模式
27.儀表指示符號
顯示器將顯示收到來自控制器的輸出信息。控制器維修程序分為五個功能。
每個功能如下所示：
(1)警惕發動機操作異常。
(2)顯示機器狀況（如：發動機轉速、液壓油溫度、動力換檔壓力等)。維修編碼：10到21
(3)顯示已存在的或過去的電子系統故障。維修編碼：18,19,1c,1d
(4)電子控制部件被調整和測試。調整編碼是：70和71。測試編碼是：60,61,62,66和67。
(5)改變控制器中的各種默認值。維修編碼：80到8A
按下控制器面板的相應開關啟動維修模式或者改變功能，直到所需的功能顯示在字符顯示屏上。
二.維修自診斷服務模式啟動
2.字符顯示屏
22.行走報警解除開關
23.大臂優先模式開關
24.回轉優先模式開關
25.微調控制模式開關
26.用戶自定義模式
注意：當“維修模式”被啟動時，發動機可能正在運行或停止。當發動機被停止時，鑰匙開關必須在N(開)的位置。操作者應該事先了解“維修模式”的啟動程序。
1.按下以下開關并持續2秒以上：行走報警解除開關22、微調控制模式開關25和用戶自定義模式開關26。
2.在字符顯示屏2上的時間顯示和旋鈕顯示均為“0”。左邊的字符將閃動。
3.需要輸入以下安全編碼：0E323A,
注意：在程序1后，必須在10秒內輸入安全代碼。否則，時間顯示將返回。要事先了解輸入安全代碼的程序。
字符顯示屏2上閃爍的數字可以改變。
(1)按下大臂優先模式開關23或回轉優先模式24就可以改變數字。
①閃爍的數字增大（大臂優先模式開關23)。
②閃爍的數字減小《回轉優先模式24)
(2)按下微調控制模式開關25或用戶自定義模式開關26可以移動閃爍字符位置。
①閃爍的字符位置轉移到右邊（微調控制模式開關25)。
②閃爍的字符位置轉移到左邊（用戶自定義模式開關26)。
5.輸入安全代碼后，通過按下以下開關并持續2秒以上可激活維修代碼：行走報警解除開關22、微調控制模式開關25和用戶自定義模式26。輸入安全代碼后10秒，維修模式被自動激活。
6.現在，“維修模式”被激活并且字符顯示屏2將顯示“10”在左邊兩個字符位置和“1”在右邊字符位置。
三.改變維修模式
1.按下大臂優先模式開關23或回轉優先模式開關24以改變閃爍在字符顯示屏上的數字。
（1)閃爍的數字增大（大臂優先模式開關23)。
(2)閃爍的數字減小（回轉優先模式24）。
2.按下微調控制模式開關25和用戶自定義模式開關26可以轉移閃爍的字符位置。
(1)閃爍的字符位置轉移到右邊（微調控制模式開關25)。
(2)閃爍的字符位置轉移到左邊（回轉優先模式開關24）。

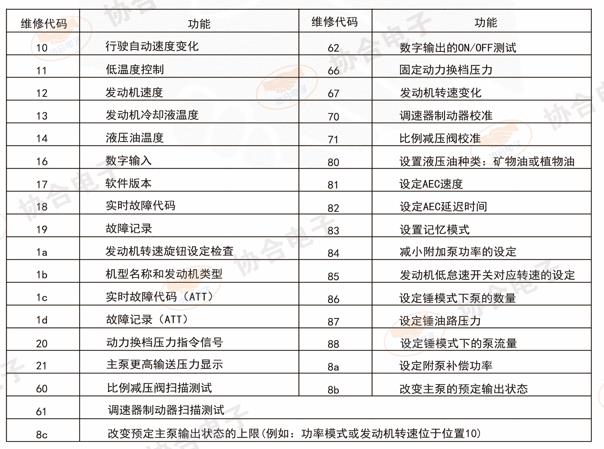

注意：參照維修代碼表來選擇“維修模式”的功能。
四.停止維修模式程序
第一種：將鑰匙開關旋至0FF（關閉)。
第二種：按下以下開關將持續兩秒以上：(22)行走報警解除開關(25)微調控制模式開關(26)用戶自定義模式
如果發動機轉速旋鈕顯示右邊兩個字符位置和時間顯示在左邊四個字符位置，維修模式已經被停止。
