卡特彼勒C系列挖掘機顯示器服務自診斷模式
一.顯示器指示功能說明

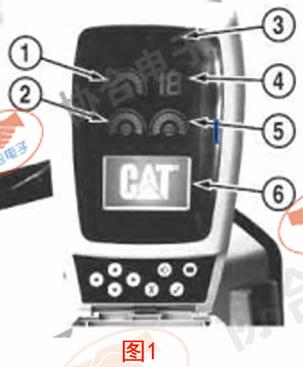

(1)油量表
(2)發動機冷卻液溫度表
(3)行動燈
(4)發動機轉速刻度盤指示器
(5)液壓油溫度表
(6)信息中心顯示器上顯示來自控制器的信息。
顯示示例如下：液壓油溫度，發動機冷卻液溫度和燃油油位；控制器通知顯示器關于電子控制系統的任何現有的或過去的故障；對控制器進行各種設定；對電子控制系統進行調節和測試。
二.維修自診斷服務模式啟動

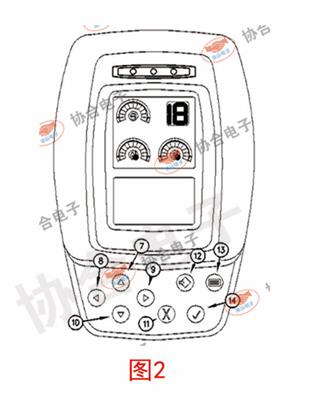

顯示器面板
(7)向上鍵 (11)取消鍵
(8)向左鍵 (12)設定鍵
(9)向右鍵 (13)菜單鍵
(10)向下鍵 (14)0K(確認鍵)
操作按鍵進入維修模式或更改模式。

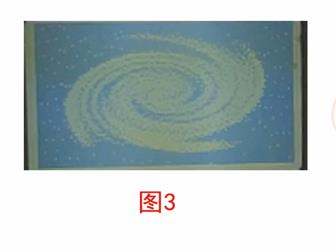

打開鑰匙，顯示器點亮出現圖3屏幕。
按下0K（確認鍵)(14)松開后，圖4，圖5，圖6屏幕將依次出現。
顯示正常界面后，按下菜單鍵(13)，圖7屏幕將出現。

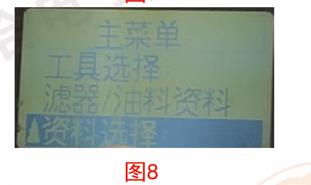

按向下鍵（10)，選擇“資料選擇”，如圖8屏幕顯示。
按0K（確認鍵)（14)，圖9屏幕將顯示出來。密碼"FFF2"可用于訪問維修時使用的所有菜單。按方向鍵輸入密碼"FFF2"后，如圖10。
按0K鍵(14)，顯示屏幕圖11，表示已進入維修模式。然后按向下鍵(10)，如圖12顯示。

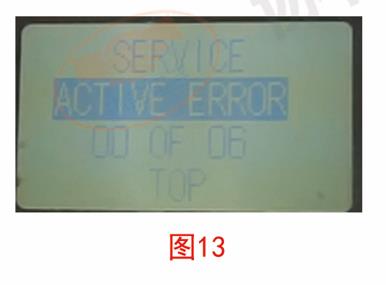

按右方向鍵，直到出現“ACTIVE ERROR”選項。此選項記錄的就是機器實時運行故障代碼，如圖13。

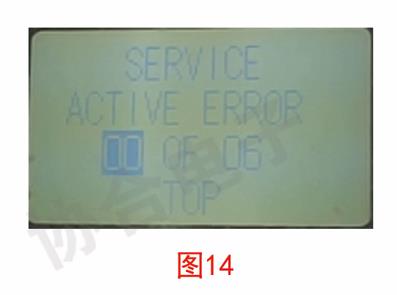

按向下鍵顯示如圖14屏幕，”00 0F 06“(06表示故障碼總數量，00表示第幾個故障碼)。
按向右方向鍵(9)顯示如圖15屏幕。

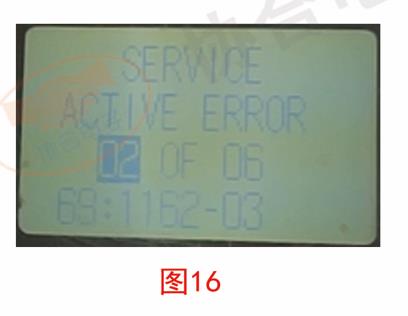

按向左鍵(8)和向右鍵(9)滾動查看故障代碼。如圖16

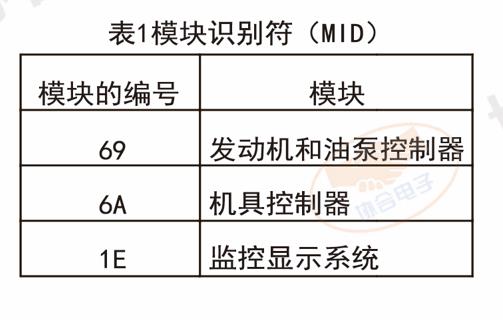

顯示"69：1162-03"。"69"為M1D代表不同系統控制模塊編號，參照表1。
"1162"為C1D故障代碼。"03"為FM1故障狀態，參照表2。
退出維修模式有兩種方法：
第一種是將鑰匙開關轉到0FF(關閉)位置10秒后終止。
第二種如果您不想關閉機器，按向上鍵(7)，
如圖17顯示。按向右鍵(9)，如圖18顯示，
選擇“EX1T”,按下設定鍵（12)退出維修模式。
